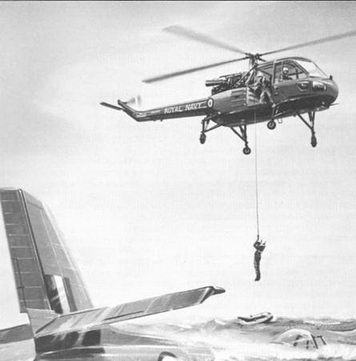

Вертолет Уэстленд «Уосп» со спасательной лебедкой при спасении летчика потерпевшего аварию самолета

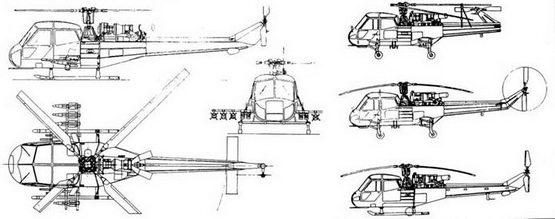

Схемы вертолетов «Скаут» и «Уосп»

В 1960 г. министерство обороны Великобритании после оценочных испытаний трех опытных вертолетов заказало семь предсерийных вертолетов для армейской авиации. Производились серийно две основные модификации вертолета:

«Скаут» АН. Мк.1 -многоцелевой вертолет для армейской авиации Великобритании; выпускался серийно с 1962 г.; поставлено 139 вертолетов, было поставлено также два вертолета для флота Австралии, три – для ВВС Иордании, два для полиции Бахрэйна и два для полиции Уганды. В 1982 г. вертолеты «Скаут», вооруженные ПТуР SS.11, использовались во время военных действий на Фолклендских островах против бронированной техники Аргентины.

«Уосп» HAS. Мк.1 – многоцелевой и противолодочный вертолет для флота; совершил первый полет 28 октября 1962 г.; выпускался серийно с 1963 г.; поставлено 96 вертолетов, которые базируются на 50 боевых кораблях. Поставлялись также в Бразилию (10 вертолетов), Голландию (12), Новую Зеландию (10), Южную Африку (17) и Индонезию (10), где многие вертолеты до сих пор находятся в эксплуатации.

КОНСТРУКЦИЯ. Вертолет одновинтовой схемы с рулевым винтом, одним ГТД и лыжным или колесным шасси, имеет общую конструкцию для обеих модификаций.

Фюзеляж цельнометаллический с работающей обшивкой, состоит из двух секций. В передней располагается кабина размерами 1,84 х х 1,55 х 1,35 м, топливные баки и грузовой отсек, задняя часть переходит в хвостовую балку с рулевым винтом, установленным на киле, и горизонтальным оперением.

Шасси лыжное с предохранительной хвостовой опорой-на модификации «Скаут» и четырехопорное колесное неубирающееся – на модификации «Уосп». Все колеса при посадке ориентируются под углами 45° и 135°, чтобы предотвратить перемещение вертолета на площадке, колеса бескамерные. Размер колес 375 х 190-240 мм, давление в пневматиках 0,4 мПа/4Д кг/ см^2 .

Несущий винт четырехлопастного, цельнометаллический, с шарнирным креплением лопастей, снабжен тормозом. Лопасти прямоугольной формы в плане, крепятся к втулке с помощью вертикальных и горизонтальных шарниров и осевых шарниров с торсионами; на модификации «уосп» могут складываться.

Рулевой винт диаметром 2,29 м, двухлопастный, крепится с помощью совмещенного горизонтального шарнира. Лопасти рулевого винта деревянные на модификации «Скаут» или цельнометаллические на модификации «Уош».

Силовая установка состоит из одного турбовального ГТД Роллс- Ройс «Нимбус» Мк. 503 мощностью 710 кВт/968 л. с., который размещается сверху фюзеляжа за главным редуктором и не закрыт обтекателем. Топливо размещается в трех мягких баках общей емкостью 705 л. Заливная горловина находится в полу с правого борта. Емкость маслобака 7 л.

Трансмиссия состоит из главного редуктора, промежуточного и хвостового редукторов и валов. Передаточное отношение трансмиссии от двигателя к несущему винту 15:1.

Система управления дублированная, бустерная. Гидросистема с давлением рабочей смеси 7,1 мПа/ 7,3 кг/ см^2 , обеспечивает привод гидроусилителей втулки и тормоза несущего винта.

Электросистема питается от генератора постоянного тока напряжением 28 В или аккумуляторов емкостью 25-35 А ч. Имеется преобразователь трехфазного переменного тока напряжением 115 В и частотой 400 Гц.

Оборудование вертолета «Скаут» включает KB-радиостанцию PTR 161F и TP 1998А и армейскую радиостанцию В.47/48, СПУ и стандартное оборудование для полетов по приборам.

Оборудование вертолета «Уош» включает КВ приводную радиостанцию PTR.170 и PV.141 и резервную КВ-радиостанцию, стандартное оборудование для полетов по приборам, систему автоматической стабилизации с автопилотом, связанным с радиовысотомером. Дополнительное оборудование включает систему подогрева лобового стекла кабины мощностью 1 кВт, а в спасательном варианте вертолет снабжается гидравлической лебедкой.

Вооружение модификации «Скаут» – два пулемета калибром 12,7 мм на пилонах по бокам фюзеляжа или 6 НАР калибром 70 мм или 4ПТУР SS.11.

Вооружение модификации «Уосп» – две противолодочные торпеды Мк.44, подвешенные на держателях под фюзеляжем.

Размеры, м:

длина с вращающимися винтами 12,29

длина фюзеляжа 9,24

ширина вертолета

«Скаут» 2,59

«Уосп» 2,64

высота вертолета 3,43

диаметр несущего винта 9,83

ометаемая площадь, м^2 75,9

Двигатели: 1 ГТД Бристоль Сиддли «Нимбус» 101
