Параметры резонансного контура ВЧ-генератора зависят и от характеристик примененного в нем конденсатора. Использование конденсаторов с некоторыми типами диэлектрика, достаточно надежно функционирующих в низкочастотных каскадах, может привести к таким изменениям качественных параметров контура, в результате которых произойдет срыв колебаний генератора.

Изменения температурного режима отдельных элементов высокочастотного генератора, в первую очередь транзистора и элементов резонансного контура, также оказывают влияние на стабильность частоты сигнала. В значительной мере компенсировать влияние температуры на режим работы транзистора позволяет применение соответствующих схемотехнических решений, например, классической мостовой схемы стабилизации положения рабочей точки транзистора по постоянному току.

При изменении температуры окружающего пространства соответствующим образом изменяются как индуктивность катушки, так и емкость конденсатора, входящих в состав резонансного контура, что приводит к изменению его резонансной частоты. Температурные зависимости параметров элементов характеризуются соответствующими температурными коэффициентами. Например, значение индуктивности катушки при положительном температурном коэффициенте увеличивается с возрастанием температуры. Поэтому в некоторых случаях рекомендуется компенсировать влияние положительного температурного коэффициента катушки использованием конденсатора с соответствующим отрицательным температурным коэффициентом.

В транзисторных микропередатчиках напряжение питания высокочастотных генераторов транзисторных микропередатчиков обычно не отличается от напряжения питания остальных каскадов. Однако в некоторых схемотехнических решениях с целью обеспечения высокой стабильности частоты питание генератора осуществляется меньшим напряжением, которое формируется специальным стабилизатором. В результате при снижении напряжения элемента питания значение напряжения, подаваемого на высокочастотный генератор, остается неизменным.

Существуют и другие способы повышения стабильности частоты ВЧ-генератора, например, использование термостата, специальных фильтров в цепи питания и т. д. Необходимую информацию заинтересованные читатели могут найти в специализированной литературе и в сети Интернет.

В так называемых LC-генераторах в качестве селективного элемента используется резонансный контур, образованный включенными параллельно катушкой индуктивности и конденсатором. Отличительной особенностью этого типа генераторов является минимальный уровень искажений формируемого сигнала, поскольку резонансный контур подавляет частотные составляющие высших гармоник даже в том случае, когда активный элемент работает в нелинейном режиме.

При разработке малогабаритной транзисторной радиопередающей аппаратуры профессионалы и любители используют различные схемотехнические решения высокочастотных генераторов с резонансными LC-контурами, основу которых составляет активный элемент, выполненный на биполярном или полевом транзисторе.

В зависимости от схемы подключения резонансного контура к активному элементу LC-генераторы делятся на генераторы с индуктивной связью, с емкостной связью и трехточечные генераторы. В генераторах с индуктивной связью цепь положительной обратной связи образована индуктивной ПОС между входным и выходным электродами транзистора, а в генераторах с емкостной связью – емкостной цепью ПОС. В трехточечных ВЧ-генераторах, часто называемых трехточками, резонансный контур подключен к активному элементу в трех точках. В зависимости от особенностей схемотехнического решения трехточки могут быть индуктивными или емкостными.

В связи с ограниченным объемом данной книги в следующих разделах будут рассмотрены лишь некоторые из наиболее популярных схемотехнических решений высокочастотных LC-генераторов, применяемые при разработке миниатюрных транзисторных радиопередающих устройств.

Отличительной особенностью LC-генераторов с индуктивной связью, отраженной в их названии, является цепь положительной обратной связи, которая обеспечивает индуктивную связь между входом и выходом активного элемента. Схемотехнические решения таких генераторов высокочастотных колебаний, хотя и редко, но применяются в миниатюрных транзисторных радиопередатчиках и радиомикрофонов.

Первый LC-генератор с индуктивной обратной связью создал немецкий изобретатель Александр Мейсснер (Alexander Meissner) в 1913 году. В его ламповой конструкции для обеспечения положительной обратной связи использовались две катушки с встречным включением обмоток (так называемое трансформаторное включение). Поэтому в специализированной литературе для обозначения такого схемотехнического решения часто используются названия «схема Мейсснера» или «схема с трансформаторной индуктивной связью». В генераторе по схеме Мейсснера резонансный контур подключен к цепи управляющей сетки лампы, включенной по схеме с общим катодом. Конечно же, за прошедшие годы данное схемотехническое решение неоднократно усовершенствовалось, в том числе и вследствие появления и применения новой элементной базы. Тем не менее, схемы транзисторных LC-генераторов с индуктивной обратной связью, по-прежнему называются схемами Мейсснера.

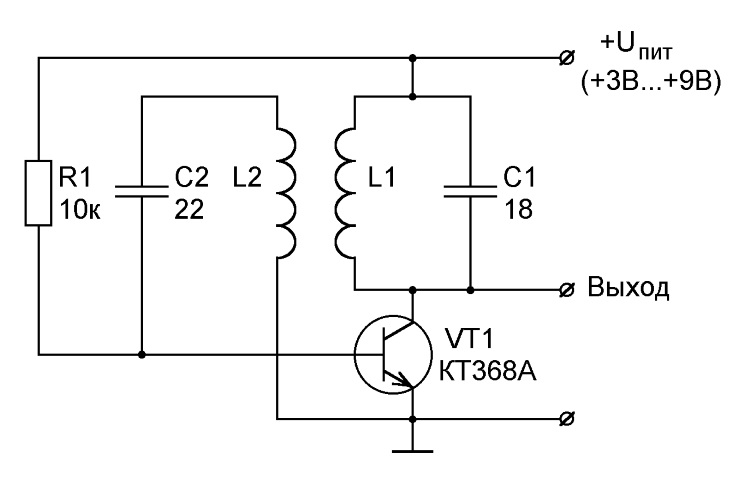

В высокочастотных генераторах миниатюрных радиопередатчиков широкое распространение получило схемотехническое решение, в котором резонансный контур включен в цепь коллектора транзистора активного элемента. Принципиальная схема простого LC-генератора с индуктивной положительной обратной связью, выполненного на биполярном транзисторе по схеме Мейсснера, приведена на рис. 3.1.

Рис. 3.1. Принципиальная схема простого LC–Cгенератора с индуктивной обратной связью (вариант 1)
