Рис. 6. 107-мм горно-вьючный полковой миномет обр. 1938 г. в походном положении на конских вьюках:

№ 1 — вьюк № 1 с опорной плитой и двумя лотками с минами; № 2 — вьюк № 2 с трубой ствола и с казенником; № 3 — вьюк № 3 с двуногой, шанцевым инструментом и ящиком орудийного ЗИП; № 4 и № 5 — вьюк № 4 и № 5, каждый с шестью лотками мин; № 6 — вьюк № 6 с рамой колесного хода с трубой дышла и вагами (корневой и упорной); № 7 — вьюк № 7 с двумя колесами от хода миномета и с упорной частью дышла; № 8 — вьюк № 8 с коробом передка и двумя вальками; № 9 — вьюк № 9 с двумя колесами от передка и с корневой частью дышла.

Примечание. Вьюки боепитания на рисунке не показаны.

При частичном переходе на вьюк завьючивается только материальная часть миномета и возимый боекомплект, т. е. вьюки 1, 2, 3, 4 и 5, передок и колесный ход следуют (если нужно) в обход тягой, четырехконной упряжкой.

Если нужно, чтобы вместе с минометом и боекомплектом на конские вьюки был также погружен и колесный ход, то он грузится на вьюк № 6 (без трубы дышла и без уносной ваги) и на вьюк № 7 (без уносной части дышла). В этом случае для перевозки вьюков № 6 и 7 используется уносная пара лошадей, а корневая пара лошадей с передком (без лотков) продолжает, если нужно, итти в обход по дороге.

а

б

в

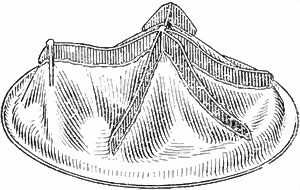

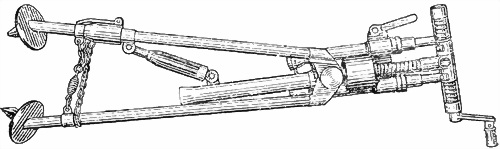

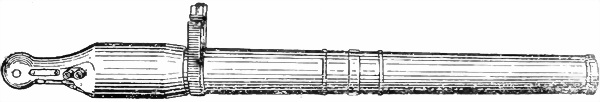

Рис. 7. Основные части 107-мм ГВПМ-38:

а — ствол миномета; б — двунога; в — опорная плита (вид снизу).

Боепитание миномета осуществляется парными повозками (типа тавричанки), в которых перевозятся мины, окончательно снаряженные и уложенные в парковые ящики. Кроме того, каждый взвод боепитания снабжается четырьмя комплектами конских вьюков с укладочными приспособлениями, служащими для перевозки двух парковых ящиков с минами (в каждом ящике по четыре мины).

Если миномет необходимо установить на поле боя в специальном окопе, в непосредственной близости к противнику, то он разбирается для переноски по ходам сообщения, окопам и т. д. на три части (ствол, двунога-лафет и опорная плита) (рис. 7) и переносится вручную бойцами. Вес отдельных частей, предназначенных для переноски, — от 50 до 80 кг (рис. 7).

При коротких перебросках для перемены позиции миномет может перевозиться на колесном ходу вручную, усилием расчета (рис. 2).

107-мм горно-вьючный полковой миномет обр. 1938 г. представляет собой жесткую, т. е. не имеющую противооткатных устройств, гладкоствольную систему, стреляющую оперенным снарядом — миной. Мина состоит из корпуса К, стабилизатора Р, взрывателя В и основного заряда 3 (рис. 8).

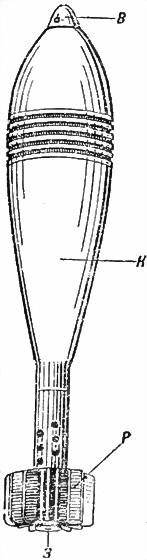

Рис. 8. 107-мм осколочно-фугасная мина:

В — взрыватель; К — корпус мины; Р — стабилизатор; 3 — основной заряд.

Рис. 9. 107-мм ГВПМ-39 в боевом положении — момент заряжания:

С — ствол; Д — двунога-лафет; О — опорная плита; П — прицел; К — казенник.

Миномет, находящийся в боевом положении, состоит из четырех главных частей (рис. 9):

1) ствола миномета С;

2) двуноги-лафета Д;

3) опорной плиты О и

4) прицельных приспособлений П.

Миномет заряжается с дула, для чего мира опускается в канал ствола, хвостовым оперением (стабилизатором) вниз.

Казенник К ствола миномета снабжен стреляющим приспособлением двойного действия:

а) при жестком наколе капсюль патрона основного заряда накалывается на боек при скольжении мины по каналу ствола под действием собственного веса;

б) при ударном наколе капсюль патрона основного заряда разбивается бойком в момент спуска стреляющего приспособления.

Способ производства выстрела выбирается в зависимости от условий стрельбы. При жестком положении бойка скорострельность миномета больше, чем при стрельбе стреляющим приспособлением.

При наколе капсюля патрона основного заряда или ударе по нему тем же бойком луч огня от капсюля воспламеняет пороховой заряд патрона. Пороховые газы, прорывая картонную оболочку патрона основного заряда, выходят через боковые запальные отверстия трубки стабилизатора и создают в канале ствола необходимое давление, под действием которого мина выталкивается из ствола миномета (рис. 10).
